概 述

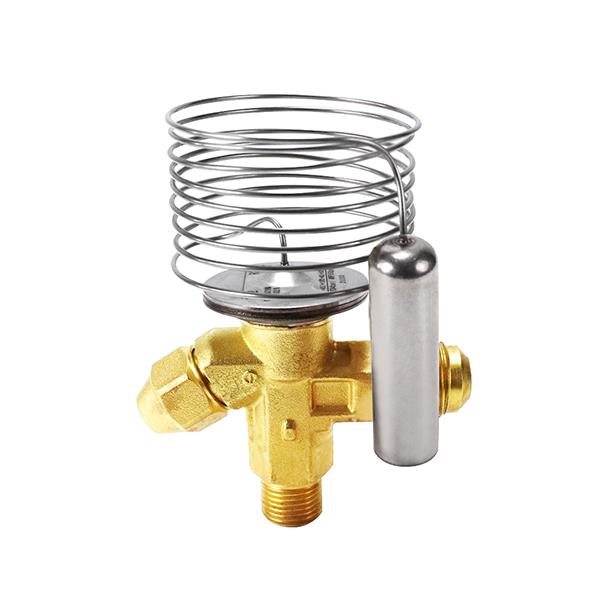

LFTEV系列熱力膨脹閥是可換流口的膨脹閥，適用于各種中小型干式蒸發器制冷劑的自動調節供給。具有穩定的過熱度調節性能，可互換流口組件，適用于R22,R 134a,R407C，R404A/R507等冷媒介質。可選擇喇叭口或釬焊連接。蒸發溫度范圍：-40℃~+10℃。
選型表
LFTEV-H(T2TE2)系列膨脹閥選型表格R(分體訂貨，帶感溫包固定卡，流口組件與連接鈉子請另外訂購)
|
制冷劑 |
型號 |
平衡方式 |
毛細管 |
連接管 |
|||
|
進口 |
出口 |
平衡管口 |
|||||
|
In/mm |
In/mm |
In/mm |
|||||
|
R22 |
R22N-H |
TX2 |
內平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
|
|
R22W-H |
TEX2 |
外平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
1/4"/6.35 |
|
|
R407C |
R407CN-H |
TZ2 |
內平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
|
|
R407CW-H |
TEZ2 |
外平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
1/4"/6.35 |
|
|
R134a |
R134aN-H |
TN2 |
內平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
|
|
R134aW-H |
TEN2 |
外平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
1/4"/6.35 |
|
|
R404A/R507 |
R404A/R507N-H |
TS2 |
內平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
|
|
R404A/R507W-H |
TES2 |
外平衡式 |
1500 |
3/8"/9.52 |
1/2"/12.7 |
1/4"/6.35 |
|
|
|
|||||||
LFTEV-H(T2TE2)型膨脹閥流口選型表格
|
流口編號 |
名義制冷量 (RT) |
名義制冷量 (KW) |
||||||
|
R22 |
R407C |
R134A |
|
R22 |
R407C |
R134A |
|
|
|
OX |
0.15 |
0.16 |
0.11 |
0.11 |
0.5 |
0.5 |
0.4 |
0.38 |
|
00 |
0.3 |
0.3 |
0.25 |
0.21 |
1.0 |
1.1 |
0.9 |
0.7 |
|
|
0.7 |
0.6 |
0.5 |
0.45 |
2.5 |
2.7 |
|
|
|
02 |
1.0 |
1.1 |
0.8 |
0.6 |
3.5 |
3.8 |
2.6 |
2.1 |
|
03 |
1.5 |
1.6 |
1.3 |
1.2 |
5.2 |
5.6 |
4.8 |
4.2 |
|
04 |
2.3 |
2.5 |
1.9 |
1.7 |
8.0 |
8.6 |
6.7 |
6.0 |
|
05 |
3.0 |
3.2 |
2.5 |
2.2 |
10.5 |
11.3 |
8.6 |
7.7 |
|
06 |
4.5 |
4.9 |
3.0 |
2.6 |
15.5 |
16.7 |
10.5 |
9.1 |
