概 述

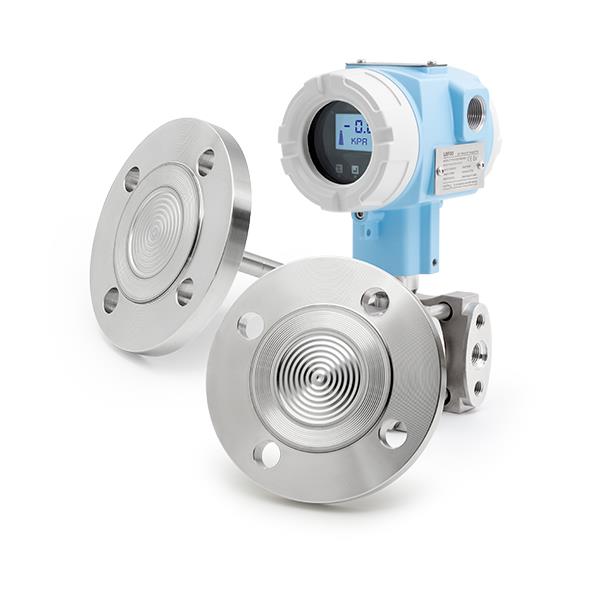

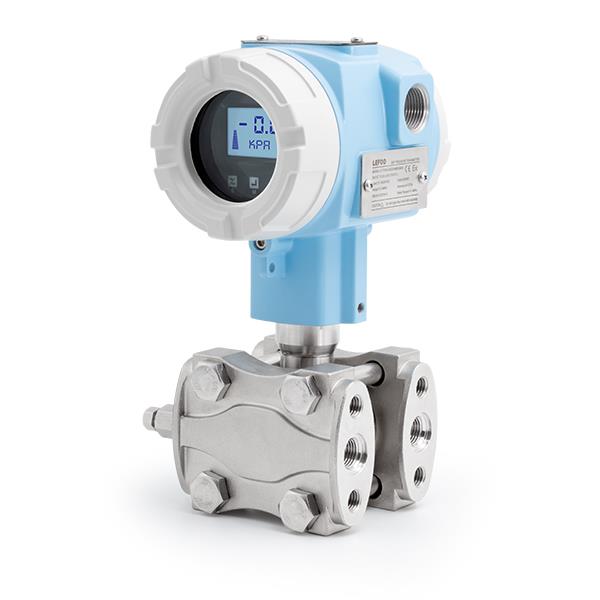

LFT720法蘭安裝式變送器結構上由LFT710差壓變送器和經焊接安裝的液位法蘭組成，法蘭與傳感器之間采用硅油等填充液傳遞壓力，避免被測介質通過引壓管對測量造成的影響。被測介質通過引壓管對測量造成的影響包括:結晶凝固汽化(沸騰)、冷凝、分餾(重度改變)等。用于測量液體、氣體或蒸汽的壓力，然后將其轉變成4~20mA DC信號輸出。LFT720法蘭安裝式變送器其工作原理和LFT710差壓變送器相同只是正壓側壓力傳遞途徑略有不同:作用在高壓側的壓力，首先經液位法蘭的膜片和填充液，再經變送器本體最后到達測量傳感器的高壓側。
技術參數
|
量程 |
40kPa、250kPa、1MPa、3MPa |
||
|
精度 |
±0.2%F.S |
||
|
工作溫度 |
-20~70℃帶顯示 |
||
|
存儲溫度 |
-40~85℃ |
||
|
被測介質 |
液體、氣體或蒸汽 |
||
|
膜片材質 |
316L、哈氏合金C、鉭、PTFE覆膜 |
||
|
電氣性能 |
二線制 |
四線制 |
|
|
輸出方式 |
4~20mA |
4~20mA+HART |
RS485 |
|
供電電源 |
12~36VDC |
12~36VDC |
12~36VDC |
|
法蘭尺寸 |
DN50、DN80、DN100、其他 |
||
|
外殼防護等級 |
IP65 |
||
|
壓力接口 |
法蘭PN系列、法蘭class系列、其它 |
||
|
壓力形式 |
差壓D |
||
|
認證項目 |
ExdlICT6 |
||
選型說明
型號和規格代碼表
提供快
雙法蘭差壓變送器LFT720
1
量程
C
0-1kPa~40kPa(0-100~4000mmH2O)/(0-10~400mbar)
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar)
F
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
2
膜片材質
S
316L
H
哈氏合金C(插入筒無此選型)
T
鉭(插入筒無此選型)
3
填充液
D
常溫硅油(-30~180°C)
4
電氣接口
1
M20*1.5內螺紋，PVC
2
M20*1.5內螺紋，不銹鋼
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
J
4~20mA+HART
F
RS485
6
法蘭標準
N
HG-T20592-2009(鋼管制法蘭PN系列)(引用歐洲D(zhuǎn)IN體系標準)
J
HG-T20615-2009(鋼管制法蘭Class系列)(引用美洲ANSI體系標準)
F
其他法蘭標準
7
法蘭類型
N
法蘭式
J
插入筒式(只提供DN80、2英寸及以上)
8
法蘭尺寸
D50
DN50
2英寸
D80
DN80
3英寸
D100
DN100
4英寸
DXX
其他
9
公稱壓力等級
P1
PN10
Class150(1b)
P2
PN16
Class150(1b)
P3
PN25
Class300(1b)
P4
PN40
PX
特殊要求
10
插入筒伸出長度
SO
0(不帶插入筒)
S2
50mm
S4
100mm
S6
150mm
S8
200mm
SX
特殊要求
11
高壓端毛細管長度
毛細管長度從1~10m,用口□表示(例：4m 04)
12
低壓端毛細管長度 毛細管長度從1~10m,用□口表示(例：4m 04)
13
N
普通型
防爆處理 D
隔爆ExdlI Ct6
14
顯示
M5
帶顯示
N
無顯示
15
附加要求
N 連接件材質316L
K 脫脂洗凈處理
L 懸掛式位號牌
H 防雷保護(耐瞬變電壓)
E 英文銘牌
LFT720
C
S
D
1
N
N
N
D50
P2
S2
04
04
N
N
