概 述

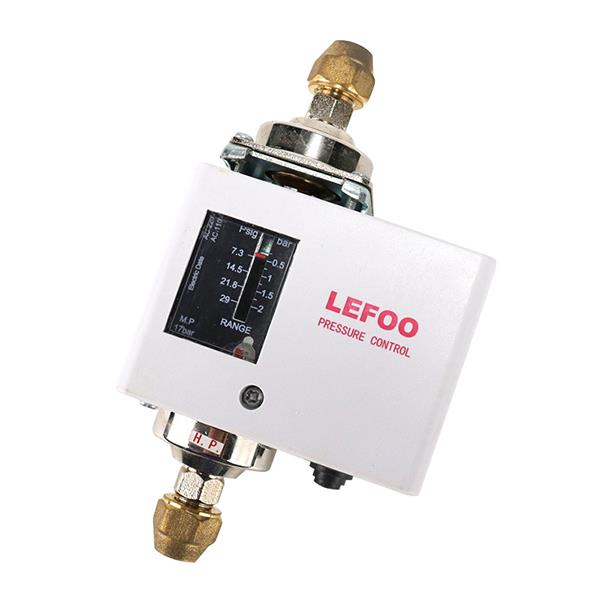

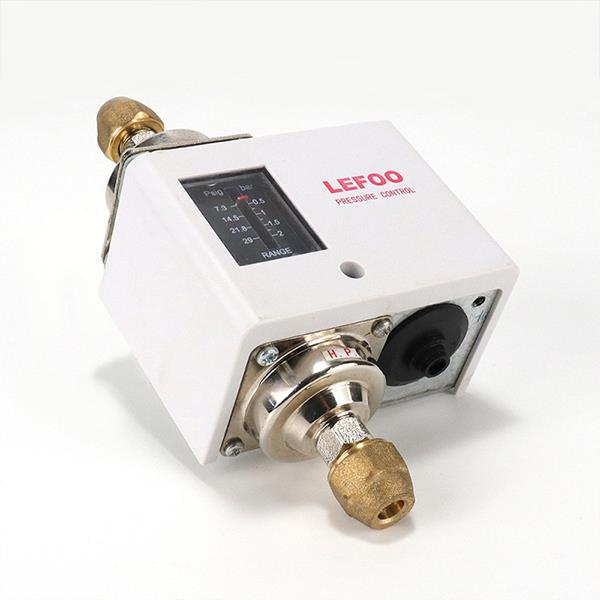

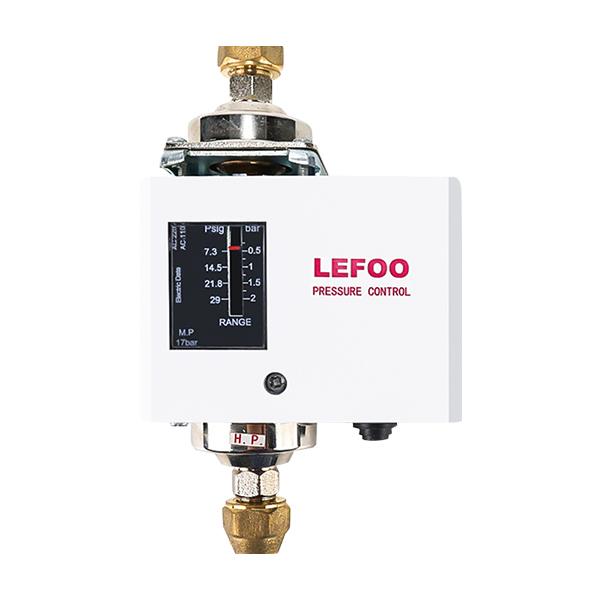

LF5D系列壓差控制器的兩側各有一個具有高靈敏度的感壓元件，元件二端的壓力一旦變化，即引起開關機構動作來控制系統的設備，諸如馬達驅動閥門。LF5D系列壓差控制器，通常用于水、油系列中控制供液管與回液管的壓差。一種典型的應用是，把閥門安裝在系統水(油)泵附近的旁通管路中，當系統掖管兩端的壓差升高(或降低)而超過控制器設定值時，則閥門進而開大(或關小),從而系統液管兩端的壓差減小，達到系統的正常運行。
尺寸單位
|
型號 |
壓差范圍 |
工廠設定 |
最高工作壓力 |
|
2 |
0.5～2 |
0.5 |
17 |
|
4 |
0.5～3.5 |
1 |
17 |
|
4H |
0.5～3.5 |
1 |
35 |
|
6 |
1～6 |
1 |
17 |
|
6H |
1～6 |
1 |
35 |
LF5D訂貨編號
|
LF 5D-2 _ A W L- 1bar |
|
1 2 3 4 5 設定點 |
|
1型號 |
2 復位方式 |
3接口類型 |
4罩蓋顏色 |

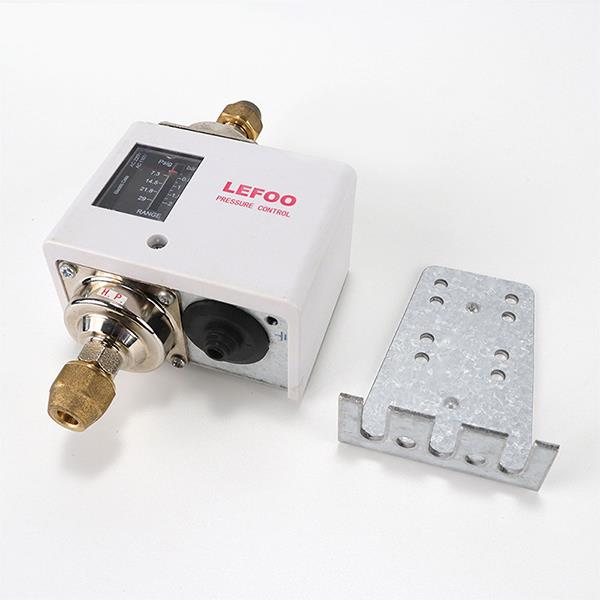

5支架 |
|
|
2 |
無=自動復位 |
A=7/16-20外 |
W=白色 |
無=無支架 |
|
|
4 |
M=手動復位 |
B=G 1/4外 |
B=藍色 |
P=平板型 |
|
|
6 |
/ |
l=M12*1.25外 |
/ |
L=L型支架 |
|
|
4H |
/ |
/ |
/ |
U=U型支架 |
|
|
6H |
/ |
/ |
/ |
/ |
|
技術參數
|
常規 數值 |
|
|
介質 |
R22、R134a、R404A、空氣、液體等 |
|
接觸方式 |
單刀雙擲(SPDT) |
|
電氣參數 |
240VAC/FL8A LR48A 120VAC/FL16A LR72A |
|
觸點材質 |
銀觸點 |
|
溫度范圍 |
環境溫度： -20~65℃介質溫度： -40~120℃ |
|
耐電壓 |
1500V下1分鐘無擊穿 |
|
最大安裝扭矩 |
2 N ·m |
|

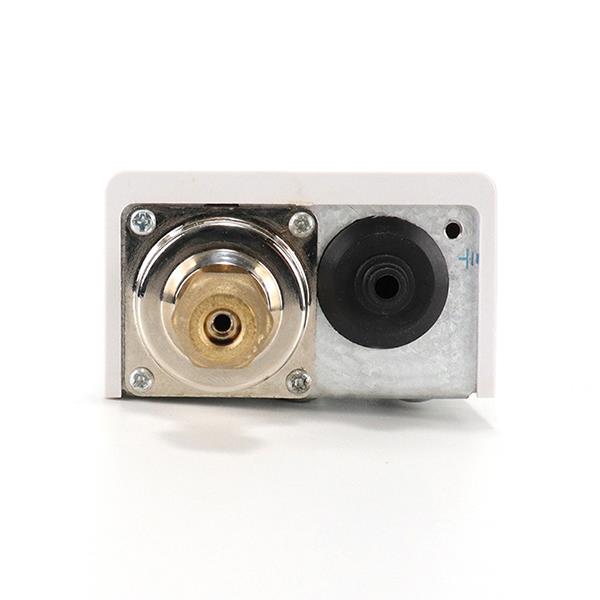

電纜接口 |
直徑6-14mm電纜密封接口 |
