概 述

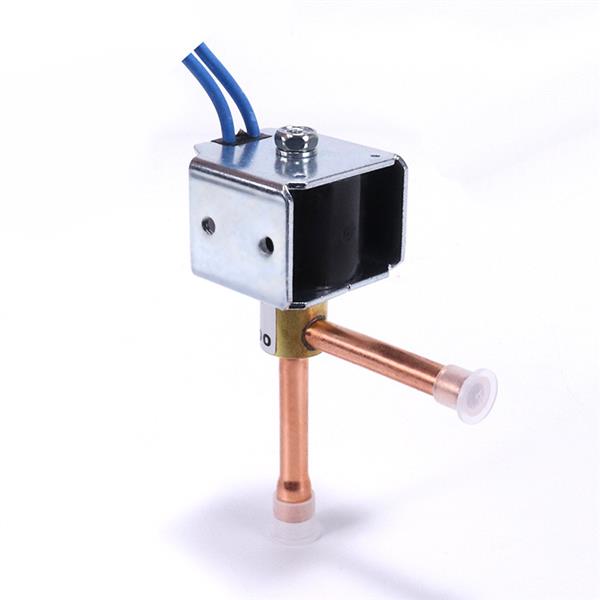

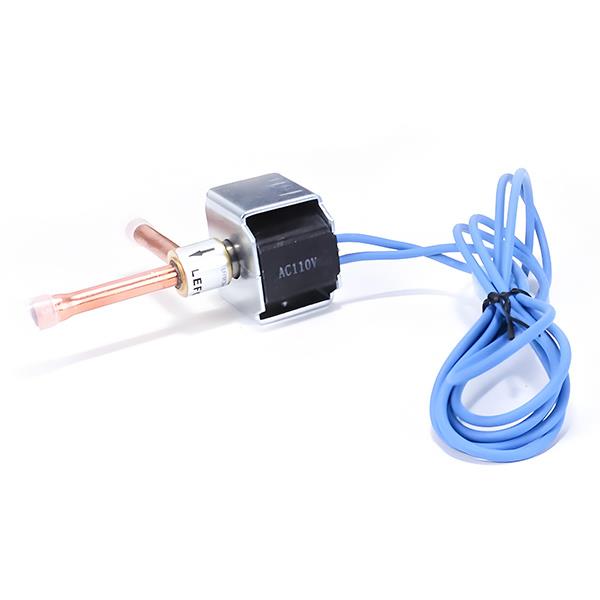

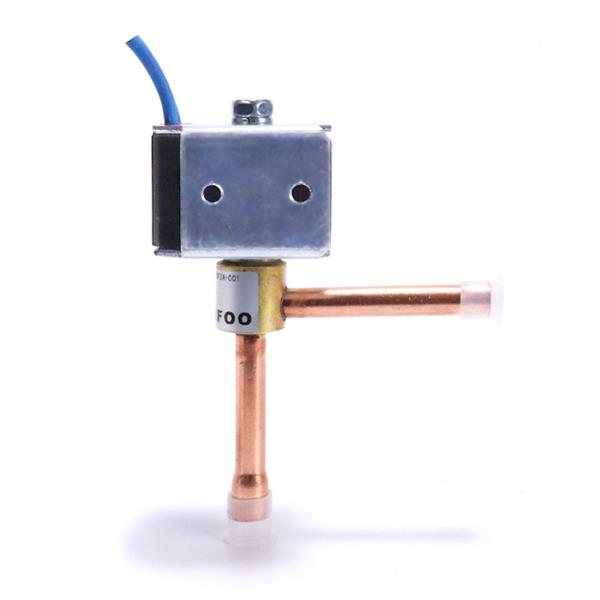

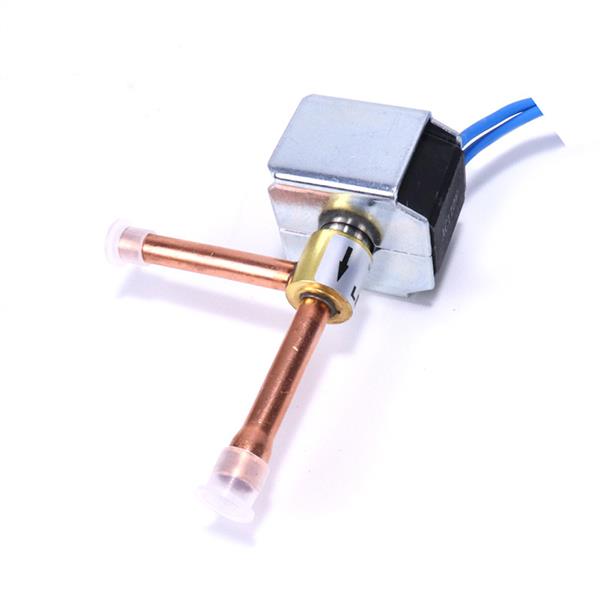

LFFDF系列電磁閥分為直動式和先導式，主要應用于中央空調機、熱泵、制冰機、冰淇淋機及冷凍冷藏制冷系統和加除濕器中使用，自動打開或關閉閥的內部通路。
技術參數
|
線圈電壓 |
AC220V、AC110V、AC24V、DC24V |
|
電壓波動 |
85%~110% |
|
頻率 |
50/60Hz |
|
適用介質 |
R22、R134A、R407C、R410A以及清潔的水 |
|
最高工作壓力 |
a、R410A用為4.2MPa,b、R407C用為3.3MPa,c、R22用為3.0MPa,d、水用為1MPa |
|
適用環境溫度 |
介質為制冷劑時-35℃~55℃,介質為水時5℃~45℃,相對濕度小于95% |
|
介質允許溫度 |
介質為制冷劑時-30~120℃,介質為水時1℃~60℃ |
|
工作制 |
長期連續工作 |
|
絕緣等級 |
B級 |
選型說明
|
選型表 |
||||||||
|
規格 |
型號 |
接管尺寸 |
動作形式 |
閥口通徑 |
最大開閥 |
內泄漏 |
線圈溫升 |
壽命(以上) |
|
FDF0.5 |
-001 |
06.35*47 |
通電時打開 |
0.5mm |
0.84MPa |
<10ml/min |
<75K |
20萬次 |
|
FDF2A |
-001 |
06.35*69 |
通電時打開 |
2mm |
3.4MPa |
<99ml/min |
<75K |
20萬次 |
|
-05 |
06.35*47 |
|||||||
|
-05A |
06.35*47 |
|||||||
|
-06 |
06.35*62 |
|||||||
|
-07 |
06.35*62 |
|||||||
|
FDF3A |
-001 |
06.35*47 |
通電時打開 |
3mm |
2.8MPa |
<99ml/min |
<75K |
20萬次 |
|
-001A |
Q6.35*47 |
|||||||
|
-01 |
06.35*72 |
|||||||
|
FDF4A |
-01 |
06.35*47 |
通電時打開 |
4mm |
2.8MPa |
<99ml/min |
<75K |
20萬次 |
|
-001A |
06.35*47 |
|||||||
|
FDF6A |
-001 |
08*58 |
通電時打開 |
6mm |
3.4MPa |
<99ml/min |
<75K |
20萬次 |
|
-02 |
08*40 |
|||||||
|
FDF7A |
-001 |
08*58 |
通電時打開 |
7mm |
3.4MPa |
<100ml/min |
<75K |
20萬次 |
