概 述

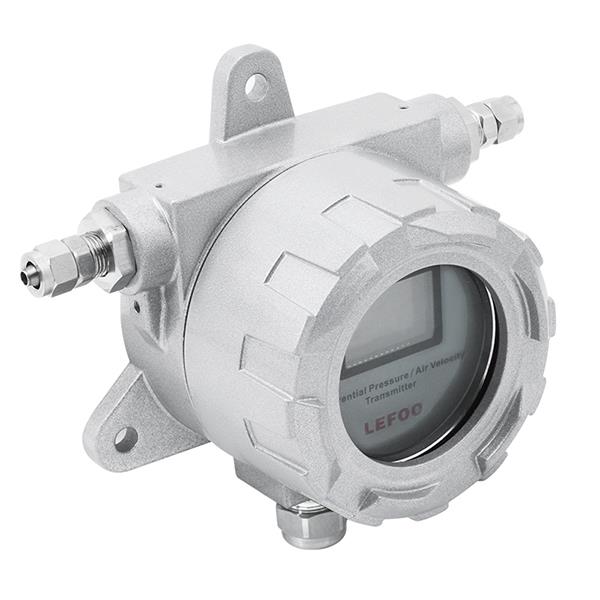

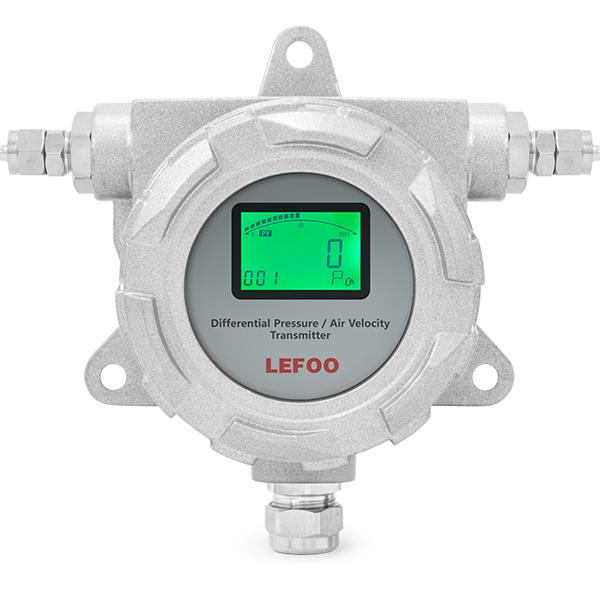

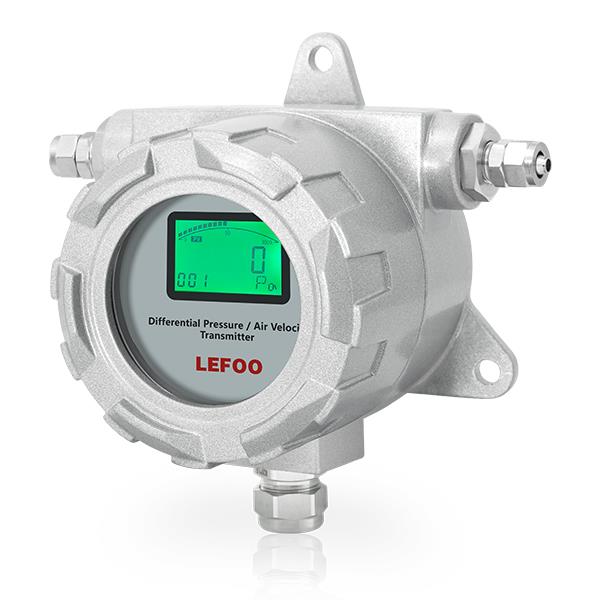

LFM77系列防爆微差壓變送器是一種專門為防爆環境設計的高精度、高穩定性的變送器。該差壓變送器內置多種可選的壓力測量范圍，通過按鍵可以方便的進行現場調整，采用IP65防護等級的外殼，適用于能源管理系統、暖通空調(HVAC)、VAV及風扇控制、環境污染控制、靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及鍋爐通風控制等領域。
技術參數
|
測量介質 |
空氣或者中性氣體 |
|
量程 |
±100Pa～±10000Pa(量程可定制) |
|
允許過壓 |
10KPa;80KPa(LFM77-3) |
|
精度 |
±1.0%FS |
|
工作溫度 |
-20℃～80℃ |
|
補償溫度 |
-10℃～60℃ |
|
存儲溫度 |
-40℃～85℃ |
|
響應時間 |
0.5s(默認)/1.0s/2s/4s |
|
防護等級 |
IP65 |
|
壓力接口 |
不銹鋼2分快擰接口 |
|
輸出信號 |
4～20mA/0～10VDC/RS485 |
|
供電電源① |
12～30VDC/24VAC±20% |
|
功耗 |
≤1.5W |
|
外殼材質 |
鑄鋁 |
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
|
認證項目 |
ROHS認證，CE認證 |
|
防爆等級 |
Ex db IIC T6 Gb |
|
顯示方式 |
LCD數字顯示 |
|
重量(近似) |
1238g |
|
代號及說明 |
備注 |
|||
|
LFM77- |
|
型號 |
||
|
|
1 |
-100Pa～100pa |
量程范圍 |
|
|
2 |
-1000Pa～1000Pa |
|||
|
3 |
-10000Pa～10000Pa |
|||
|
X |
定制量程 |
|||
|
|
A |
4~20mA |
輸出類型 |
|
|
B |
0~10VDC |
|||
|
C |
RS-485 |
|||

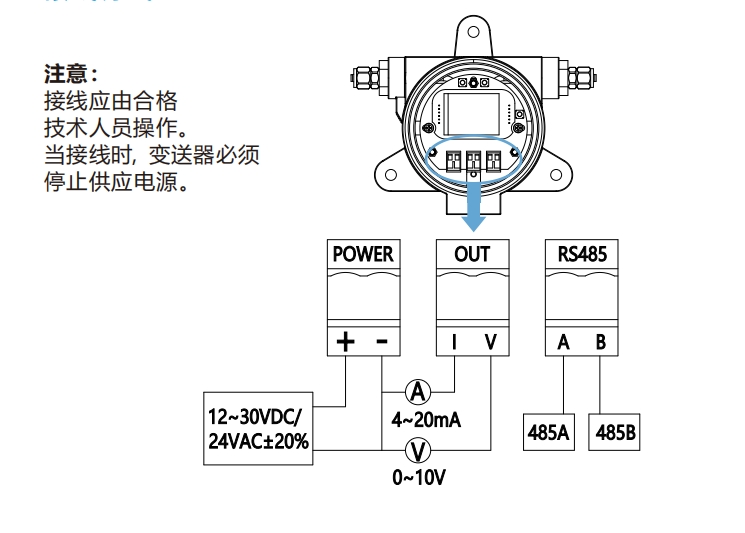

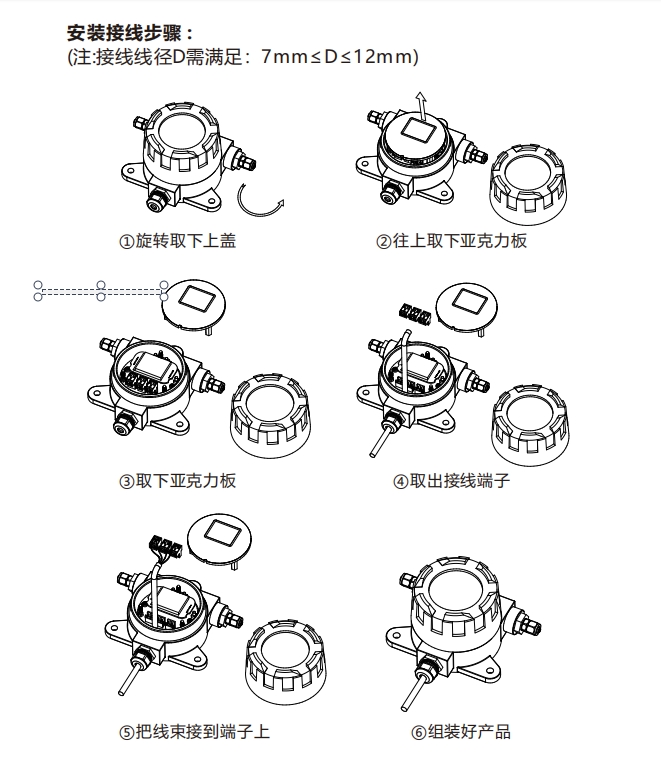

1、接線方式

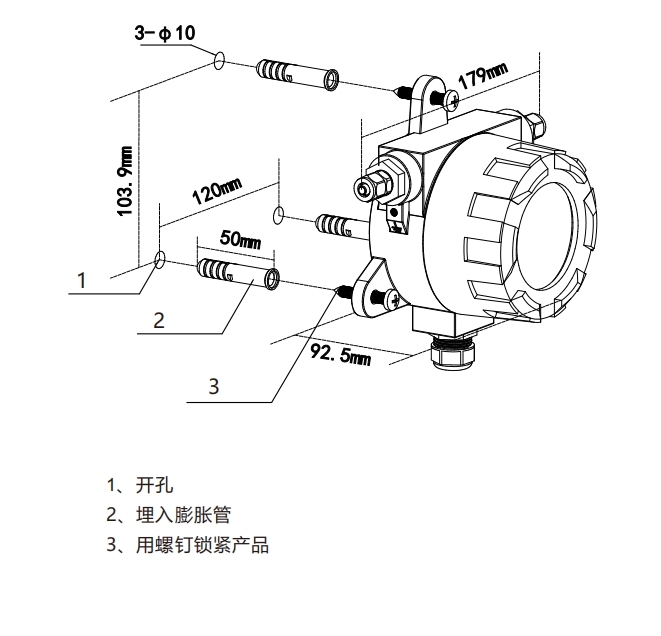

2、安裝方式
